【概要描述】長沙市瀏陽北盛110kV變電站的主變壓器為遠期3×50MVA，本期2×50MVA。110kV出線：遠期4回，本期2回；10kV出線：遠期24回，本期12回，35kV遠期4回，本期0回，容性無功補償遠期2×（4800+3600）kVar本期2×（4800+3600）kVar，出線全本站110kV采用戶外AIS配電裝置軟母線普通中型布置在所區南側，南向架空出線；35kV采用戶外AIS配電裝置軟母線改進半高型布置在所區西側，西向架空出線，本期不上；10kV采用戶內金屬鎧裝移開式開關柜布置在站區北側，電纜出線；主變布置在110kV配電裝置和10kV高壓配電室之間，電容器組布置在站區東南角，進站道路由站區東側引接。
長沙市瀏陽北盛110kV變電站
【概要描述】長沙市瀏陽北盛110kV變電站的主變壓器為遠期3×50MVA，本期2×50MVA。110kV出線：遠期4回，本期2回；10kV出線：遠期24回，本期12回，35kV遠期4回，本期0回，容性無功補償遠期2×（4800+3600）kVar本期2×（4800+3600）kVar，出線全本站110kV采用戶外AIS配電裝置軟母線普通中型布置在所區南側，南向架空出線；35kV采用戶外AIS配電裝置軟母線改進半高型布置在所區西側，西向架空出線，本期不上；10kV采用戶內金屬鎧裝移開式開關柜布置在站區北側，電纜出線；主變布置在110kV配電裝置和10kV高壓配電室之間，電容器組布置在站區東南角，進站道路由站區東側引接。
- 分類：變配電案例
- 作者：
- 來源：
- 發布時間：2021-08-20
- 訪問量：0
? 項目背景
長沙市瀏陽北盛110kV變電站的主變壓器為遠期3×50MVA，本期2×50MVA。110kV出線：遠期4回，本期2回；10kV出線：遠期24回，本期12回，35kV遠期4回，本期0回，容性無功補償遠期2×（4800+3600）kVar本期2×（4800+3600）kVar，出線全本站110kV采用戶外AIS配電裝置軟母線普通中型布置在所區南側，南向架空出線；35kV采用戶外AIS配電裝置軟母線改進半高型布置在所區西側，西向架空出線，本期不上；10kV采用戶內金屬鎧裝移開式開關柜布置在站區北側，電纜出線；主變布置在110kV配電裝置和10kV高壓配電室之間，電容器組布置在站區東南角，進站道路由站區東側引接。
? 整體解決方案
瀏陽北盛集控中心位于北盛鎮瀏陽地方電力公司辦公樓三樓，北盛35kV變電站就在集控中心附近，蕉橋110kV變電站距離集控中心二十多公里，社港35kV變電站距離集控中心三十公里。
1）北盛35kV變電站和蕉橋110 kV變電站通過光纖與集控中心連接，社港35 kV變電站通過VPN網絡與集控中心連接。
2）集控系統包括變電站集中監控系統，五防系統，視頻系統，電話系統和語音系統。
3）北盛35 kV變電站監控是通過光纖由集控中心數據服務器2直接與變電站許繼保護裝置通訊；通過串口與變電站直流裝置、小電流接地選線裝置和消諧裝置進行通訊；
4）蕉橋110 kV變電站監控是通過光纖由集控中心數據服務器直接與變電站保護裝置通訊；通過串口與變電站直流裝置和小電流接地選線裝置進行通訊；通過網絡與兩臺深瑞線路保護裝置進行通訊；
5）社港35kV變電站監控是通過串口采用CDT規約直接轉發許繼監控數據，再通過VPN網絡采用104規約傳送到實時服務器，再通過串口采用CDT規約傳送到數據服務器2。
6）易家沖110KV變電站監控是通過深瑞遠動裝置104規約，將所有數據轉發至集控中心數據服務器2。

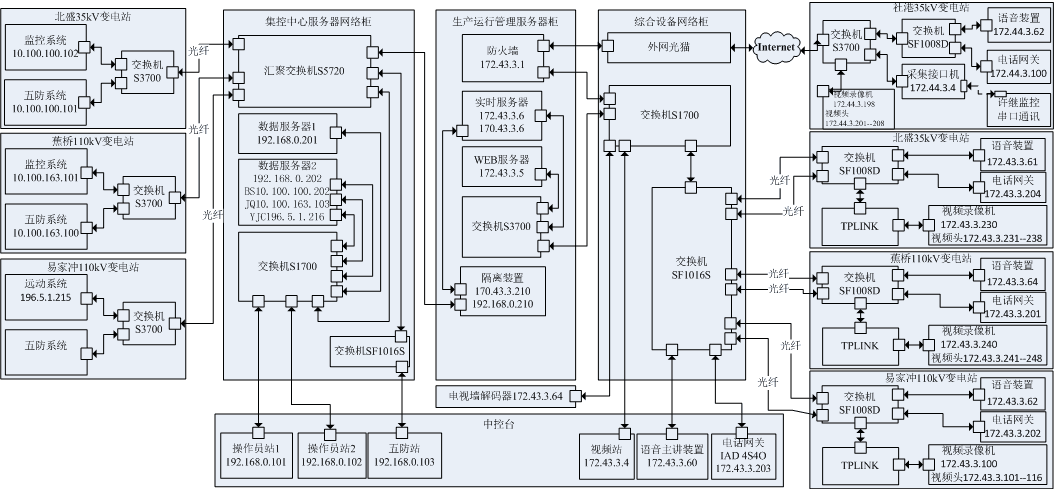

集控系統網絡結構圖如下圖所示：
? 項目實施效果

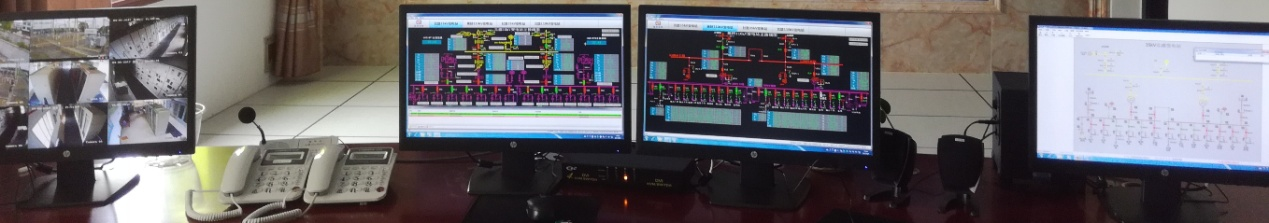

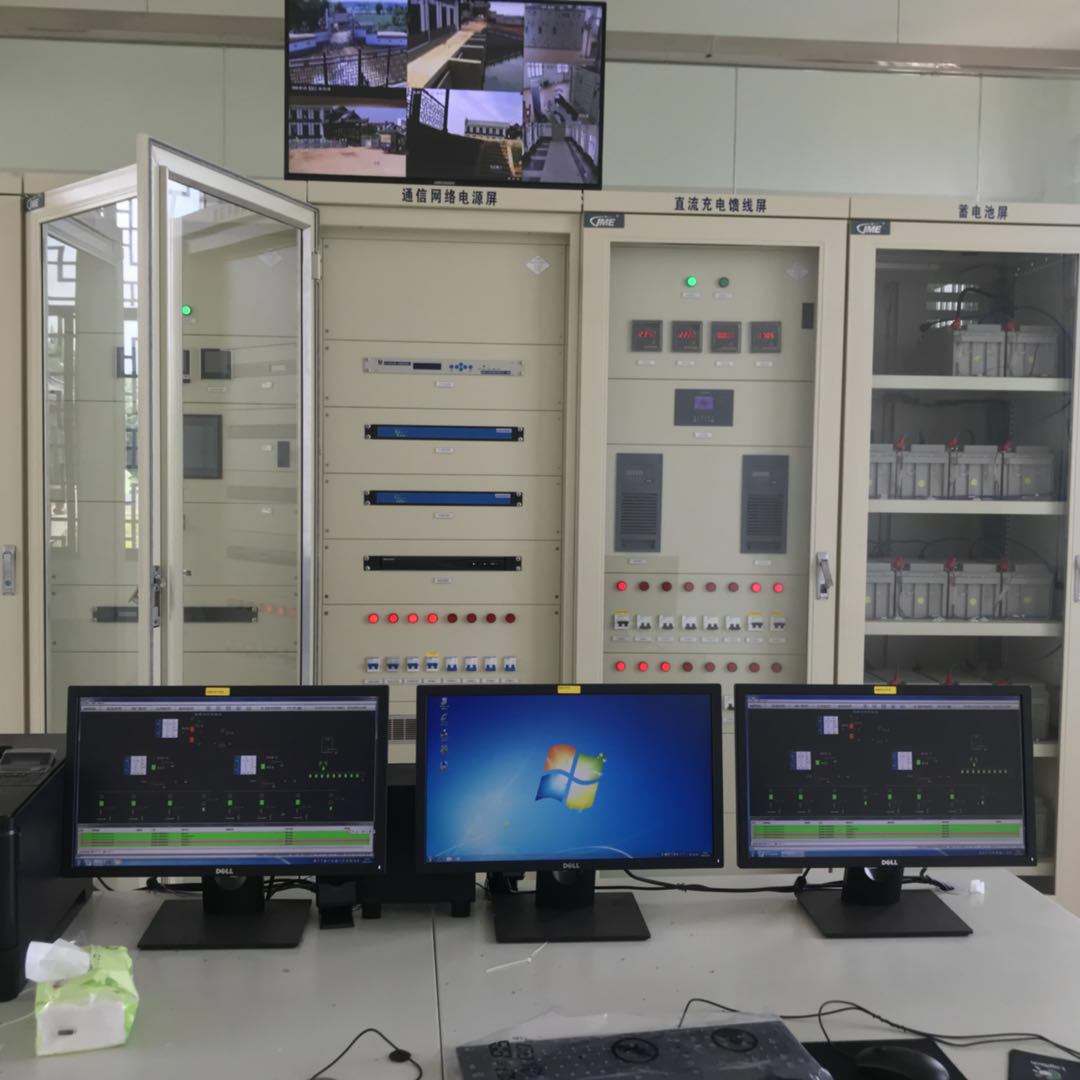

我公司承建的長沙市瀏陽北盛110kV變電站綜合自動化設備投運以來，監控設備一直安全、可靠運行，項目實施效果圖如下：
